Підготовка майданчика та паль до випробувань

Підготовлений  майданчик:

✔ Забезпечений проїзд довгоміра 13,6м на відстань до 30м до випробувальної палі

✔ Підготовлений майданчик для автокрану на відстані до 10м до випробувальної палі

✔ Підготовлений  пандус з малим ухилом та твердим покриттям у випадку коли провести монтаж в котловані не спускаючи в нього техніку неможливо

✔ В разі необхідності – відкачана вода з котловану.

✔ 380В в радіусі 20м до випробувальної палі

Підготовлена до монтажу випробувальна паля:

✔ У випадку коли випробувальна паля має каркас менший за 600 мм він зрізаний до рівня бетону

✔ Поверхня дослідної палі максимально рівна.

✔ У випадку наявності готової бетонної підготовки паля відбита від неї на всю товщину підготовки та не тримається за неї.

✔ Присутній металеве кільце на оголовку палі висотою мінімум 50 см

Підготовлена анкерна паля:

✔ Розбита до проєктної відмітки

Арматура:

✔ Розташована рівномірно та відповідає проєкту

✔ Зрізані поперечні кільця

✔ Очищена від залишків бетону та інших забруднень

✔ Довжина мінімум 40см

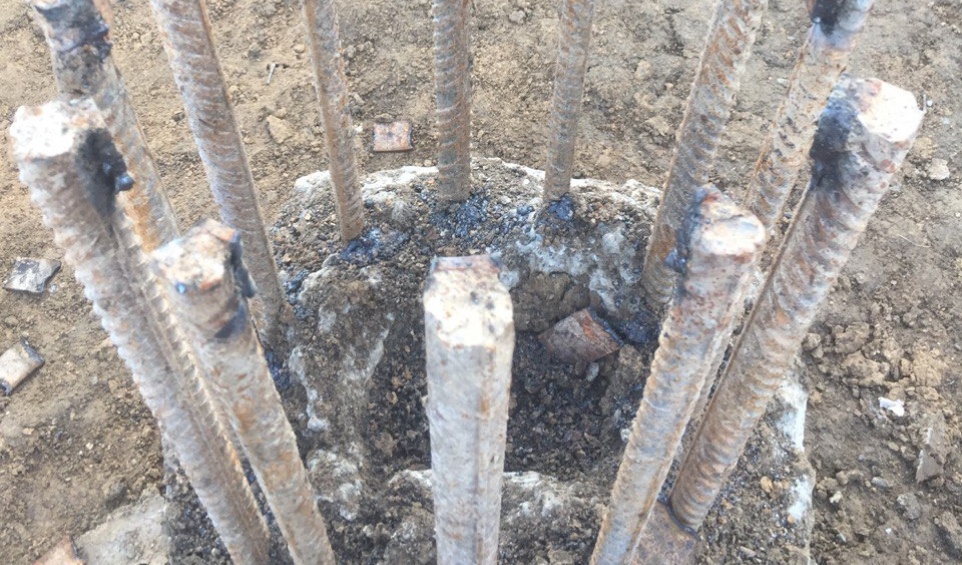

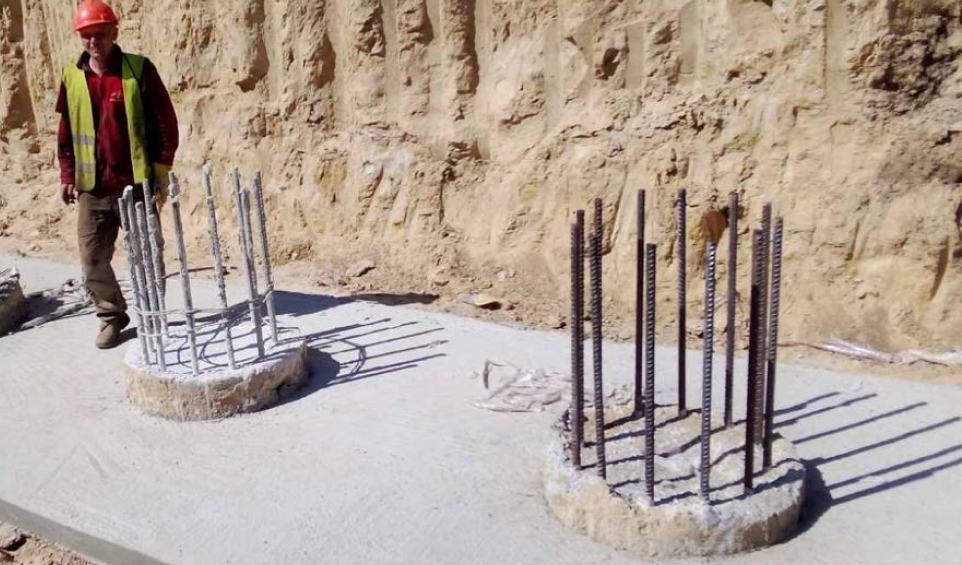

Готова анкерна паля до випробування:

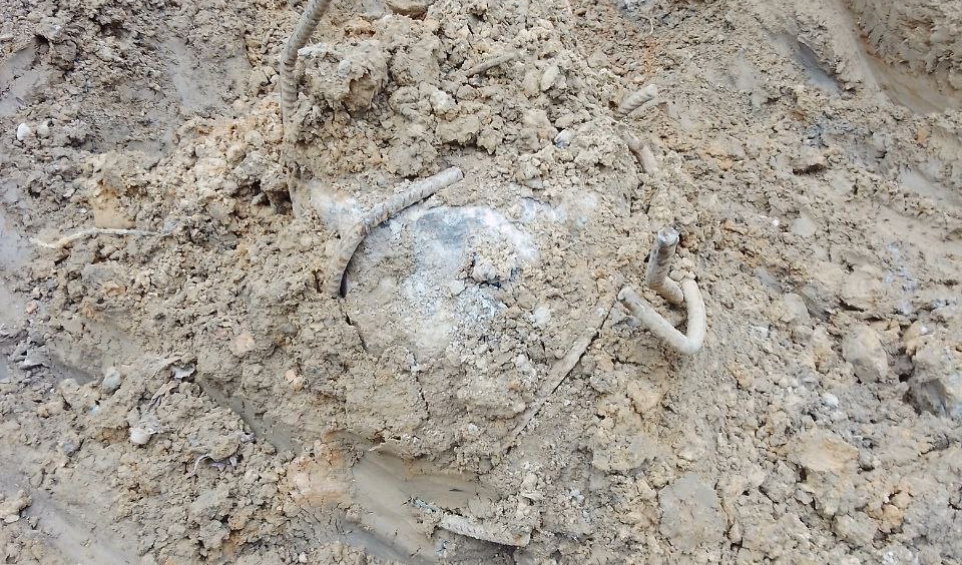

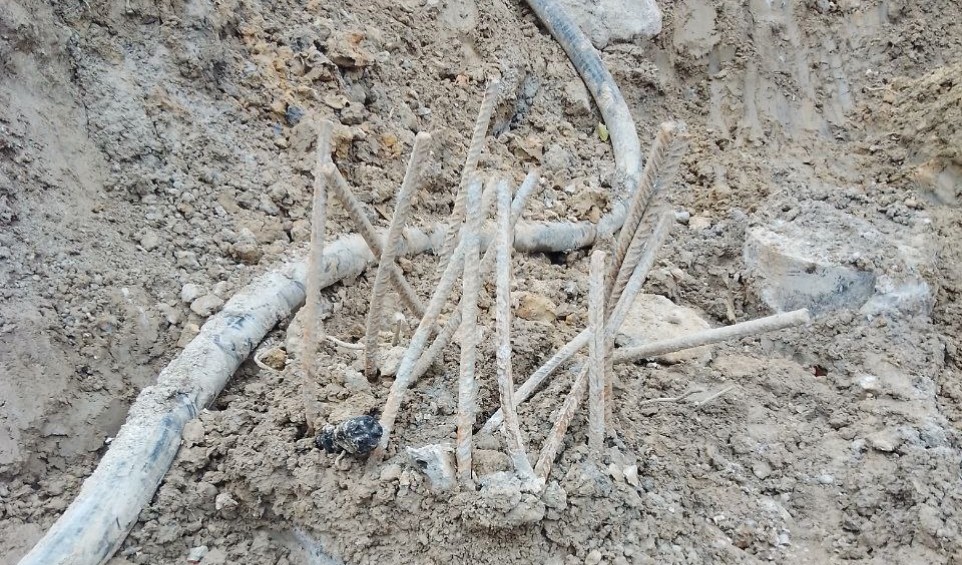

 НЕ готова анкерна паля до випробування:

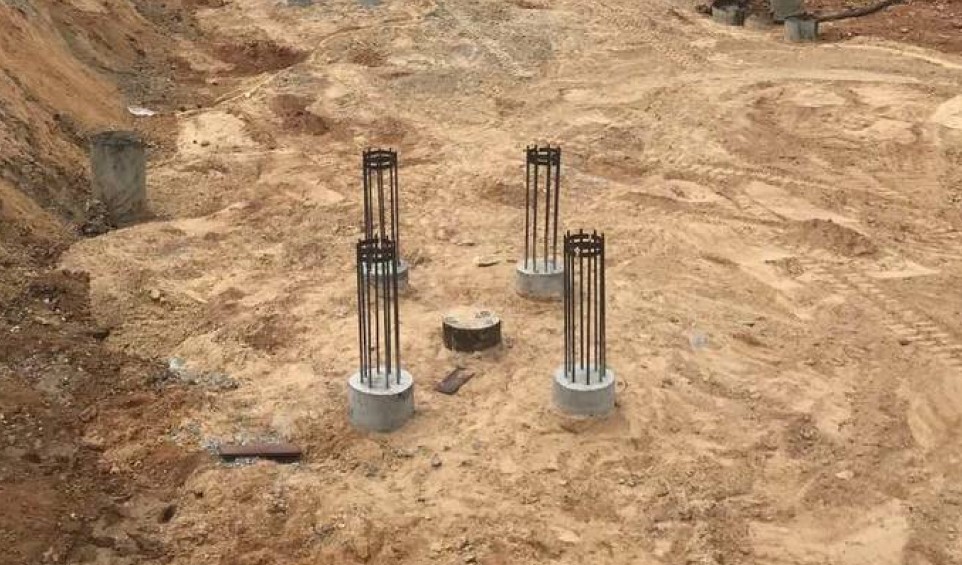

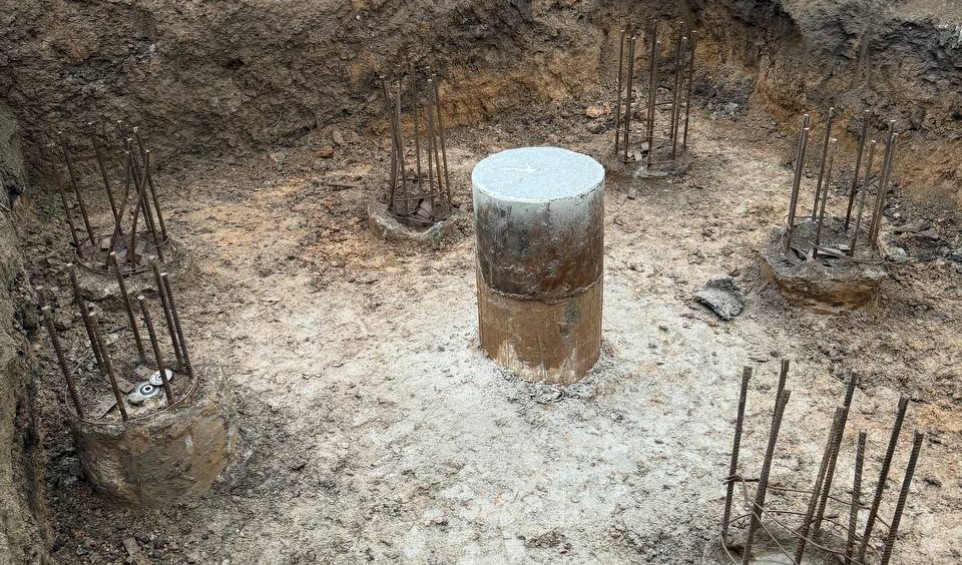

Готовий кущ для початку монтажу обладнання для випробування:

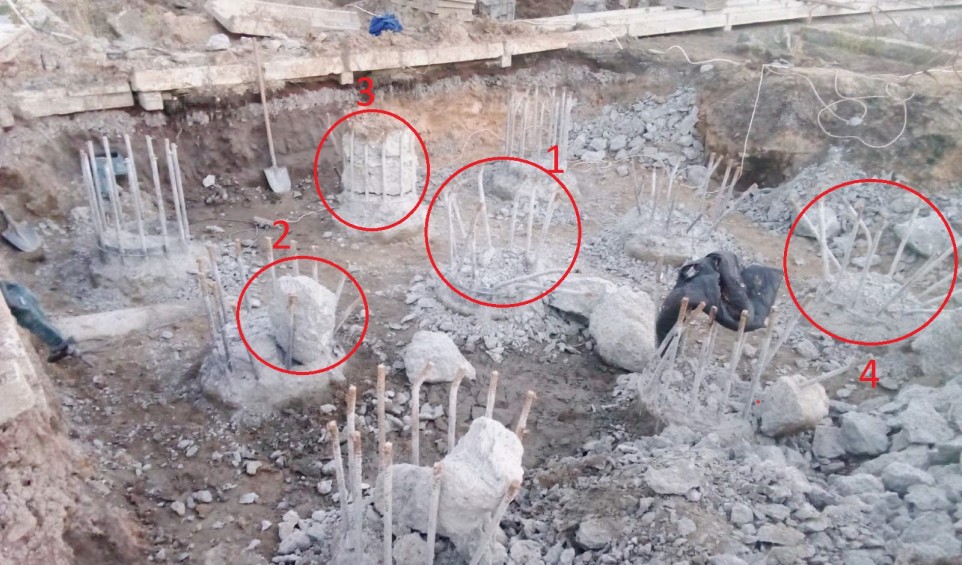

НЕ підготовлений кущ для монтажу:

1 – На випробувальній палі не зрізана арматура, поверхня немає рівної поверхні

2 – На майданчику не прибране сміття

3 – Анкерна паля не відбита від бетону

4 – Арматура в анкерній палі нерівна та не почищена від бетону
